Ved bestilling av redskaper med grindfester eller redskapsfester er det flere aspekter å ta hensyn til. Denne guiden gir tips om hvordan du velger riktig feste til din maskins innfesting eller redskap.

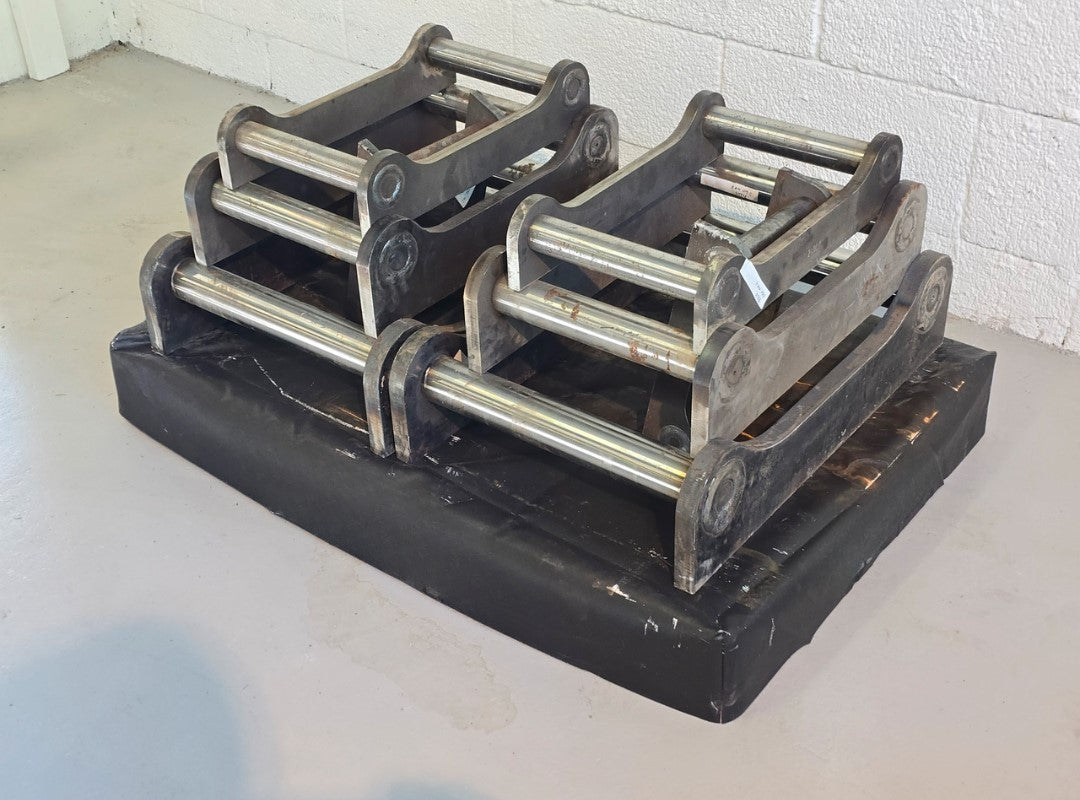

Grindfester til Gravemaskin
For å enkelt kunne avgjøre hvilket grindfeste i henhold til S-standarden som sitter på dine redskaper, har vi utarbeidet følgende tabell. Det er akseldiameteren som avgjør festets betegnelse: for eksempel, hvis akseldiameteren er 50 mm, blir festets betegnelse S50. Festebredden måles på innsiden av grindfestet.
| Størrelse (betegnelse) | Akseldiameter (mm) | Festebredde (mm) | Akselavstand c-c (mm) | Anbefalt maskinvekt (tonn) |
|---|---|---|---|---|
| S30/150 | 30 | 150 | 200 | 2 |
| S30/180 | 30 | 180 | 230 | 2 |
| S40 | 40 | 200 | 300 | 6 |
| S45 | 45 | 290 | 430 | 11 |
| S50 | 50 | 270 | 430 | 11 |
| S60 | 60 | 340 | 480 | 18 |
| S70 | 70 | 450 | 600 | 30 |
| S80 | 80 | 590 | 670 | 40 |
Bilde: Grindfeste som viser festemål for redskap
A: Akseldiameter (mm)
B: Festebredde (mm)
C: Akselavstand (mm)
Redskapsfester til Hjullaster og Traktor
Ved hjelp av tabellen nedenfor kan du enkelt avgjøre hvilket redskapsfeste som sitter på dine redskaper, eller som du ønsker å sveise fast på dine eksisterende redskaper. Du trenger å måle diameteren på kroken, diameteren på låsehullet, CC-mål (senter til senter mellom krok og låsehull) og bredden mellom redskapskrokene.
| Betegnelse | Diameter krok (mm) | Diameter låsehull (mm) | CC-mål (mm) | Bredde mellom kroker (mm) |
|---|---|---|---|---|
| Store BM | 62 | 51 | 616 | 960 |
| Lille BM | 24 | 32 | 408 | 980 |
| SMS/Trima | 62 | 32 | 292 | 651 |
| Euro | 41 | 25 | 299 | 1000/740 |
| L150-L220 | 85 | 79 | 780 | 1000 |
| L40-L45 | 41 | 41 | 430 | 960 |
| L30 | 41 | 42 | 310 | 860 |
| L20-L25 | 30 | 41 | 465 | 650 |
| Atlas 95 | 56 | 60 | 380 | 944 |
| Atlas 65 | 41 | 42 | 310 | 943 |
| Atlas 35 | 36 | 37 | 310 | 513 |
| Kramer 380-580 | 41 | 41 | 280 | 865 |
| Kramer 180-350 | 31 | 31 | 250 | 305 |
| Terex 80-120 | 50 | 51 | 500 | 945 |
| Terex 65 | 35 | 35 | 432 | 855 |
| Giant | 41 | 41 | 310 | 565 |
| Weidemann | 40 | 36 | 322 | 660 |
| JCB Q-fit | 60 | 34 | 600 | 990 |
| ÅLÖ Typ 3 | 26 | 32 | 237 | 860 |
| Hydrema | 45 | 45 | 400 | 890 |
| Bobcat Tele | 83 | 36 | 570 | 760 |
| John Deere KL | 32 | 30 | 365 | 900 |
| Manitou | 80 | 36 | 532 | 750 |
Bilde: Ramme som viser mål for redskapsfester
A: Diameter krok (mm)
B: Diameter låsehull (mm)
C: CC-mål (mm)
D: Bredde mellom kroker (mm)
| Betegnelse | CC-mål (mm) | Bredde mellom kroker (mm) |
|---|---|---|
| Cat 906 | 405 | 1145 |
| Bobcat S100 | 405 | 1135 |
| Bobcat 463/S70 | 405 | 910 |
| Avant 300/700 | 225 | 508 |
| Avant 200 | 186 | 276 |
Bilde: Redskapsfeste Avant på plate som viser hvordan man måler
A: CC-mål (mm)
B: Bredde mellom kroker (mm)
